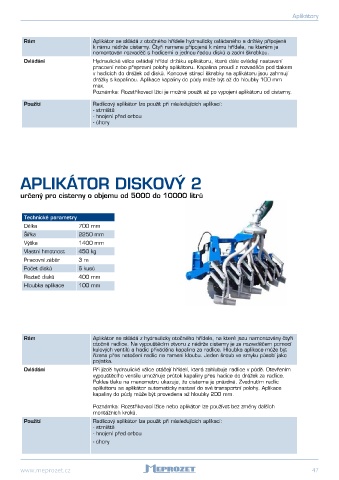

Page 47 - Katalog MEPROZET 2018

Aplikátory

APLIKÁTOR RADLICOVÝ DO KUKUŘICE Rám Aplikátor se skládá z otočného hřídele hydraulicky ovládaného a držáky připojené
k rámu nádrže cisterny. Čtyři ramena připojená k rámu hřídele, na kterém je
namontován rozvaděč s hadicemi a jednou řadou disků a zadní škrabkou.
Ovládání Hydraulické válce ovládají hřídel držáku aplikátoru, které dále ovládají nastavení
pracovní nebo přepravní polohy aplikátoru. Kapalina proudí z rozvaděče pod tlakem
v hadicích do drážek od disků. Koncové stírací škrabky na aplikátoru jsou zahrnují
drážky s kapalinou. Aplikace kapaliny do půdy může být až do hloubky 100 mm
max.
Poznámka: Rozstřikovací lžíci je možné použít až po vypojení aplikátoru od cisterny.
Použití Radlicový aplikátor lze použít při následujících aplikací:
- strniště
- hnojení před orbou
- úhory

APLIKÁTOR DISKOVÝ 2

určený pro cisterny o objemu od 5000 do 10000 litrů

Technické parametry
Délka 700 mm
Šířka 2250 mm
Výška 1400 mm
Vlastní hmotnost 450 kg
Pracovní záběr 3 m
Počet disků 6 kusů
Rozteč disků 400 mm
Hloubka aplikace 100 mm

APLIKÁTOR 4-RADLICOVÝ

Rám Aplikátor se skládá z hydraulicky otočného hřídele, na které jsou namontovány čtyři
otočně radlice. Na vypouštěcím otvoru z nádrže cisterny je za rozvaděčem pomocí
kulových ventilů a hadic přiváděna kapalina za radlice. Hloubka aplikace může být
řízena přes natočení radlic na rameni kloubu. Jeden šroub ve smyku působí jako
pojistka.
Ovládání Při jízdě hydraulické válce otáčejí hřídelí, která zahlubuje radlice v půdě. Otevřením
vypouštěcího ventilu umožňuje průtok kapaliny přes hadice do drážek za radlice.
Pokles tlaku na manometru ukazuje, že cisterna je prázdná. Zvednutím radlic
aplikátoru se aplikátor automaticky nastaví do své transportní polohy. Aplikace
kapaliny do půdy může být provedena až hloubky 200 mm.
Poznámka: Rozstřikovací lžíce nebo aplikátor lze používat bez změny dalších
montážních kroků.
Použití Radlicový aplikátor lze použít při následujících aplikací:
- strniště
- hnojení před orbou
- úhory
