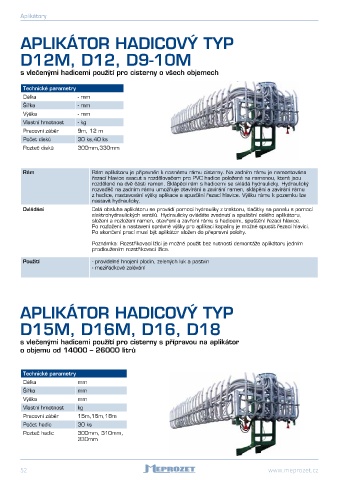

Page 52 - Katalog MEPROZET 2018

Aplikátory

APLIKÁTOR HADICOVÝ TYP

D12M, D12, D9-10M

s vlečenými hadicemi použití pro cisterny o všech objemech

Technické parametry
Délka - mm
Šířka - mm
Výška - mm
Vlastní hmotnost - kg
Pracovní záběr 9m, 12 m
Počet disků 30 ks,40 ks
Rozteč disků 300mm,330mm

Rám Rám aplikátoru je připevněn k nosnému rámu cisterny. Na zadním rámu je namontována
řezací hlavice exacut s rozdělovačem pro PVC hadice položené na ramenou, které jsou
rozdělené na dvě části ramen. Sklápěcí rám s hadicemi se skládá hydraulicky. Hydraulický
rozvaděč na zadním rámu umožňuje otevírání a zavírání ramen, sklápění a zavírání rámu
z hadice, nastavování výšky aplikace a spusění řezací hlavice. Výšku rámu k pozemku lze
nastavit hydraulicky.
Ovládání Celá obsluha aplikátoru se provádí pomocí hydrauliky z traktoru, tlačítky na panelu s pomocí
elektrohydraulických ventilů. Hydraulicky ovládáte zvednutí a spuštění celého aplikátoru,
složení a rozložení ramen, otevření a zavření rámu s hadicemi, spuštění řezací hlavice.
Po rozložení a nastavení správné výšky pro aplikaci kapaliny je možné spustit řezací hlavici.
Po skončení prací musí být aplikátor složen do přepravní polohy.

Poznámka: Rozstřikovací lžíci je možné použít bez nutnosti demontáže aplikátoru jedním
prodloužením rozstřikovací lžíce.

Použití - pravidelné hnojení plodin, zelených luk a pastvin
- meziřádkové zalévání

APLIKÁTOR HADICOVÝ TYP

D15M, D16M, D16, D18

s vlečenými hadicemi použítí pro cisterny s přípravou na aplikátor
o objemu od 14000 – 26000 litrů

Technické parametry
Délka mm
Šířka mm
Výška mm
Vlastní hmotnost kg
Pracovní záběr 15m,16m,18m
Počet hadic 30 ks
Rozteč hadic 300mm, 310mm,
330mm
